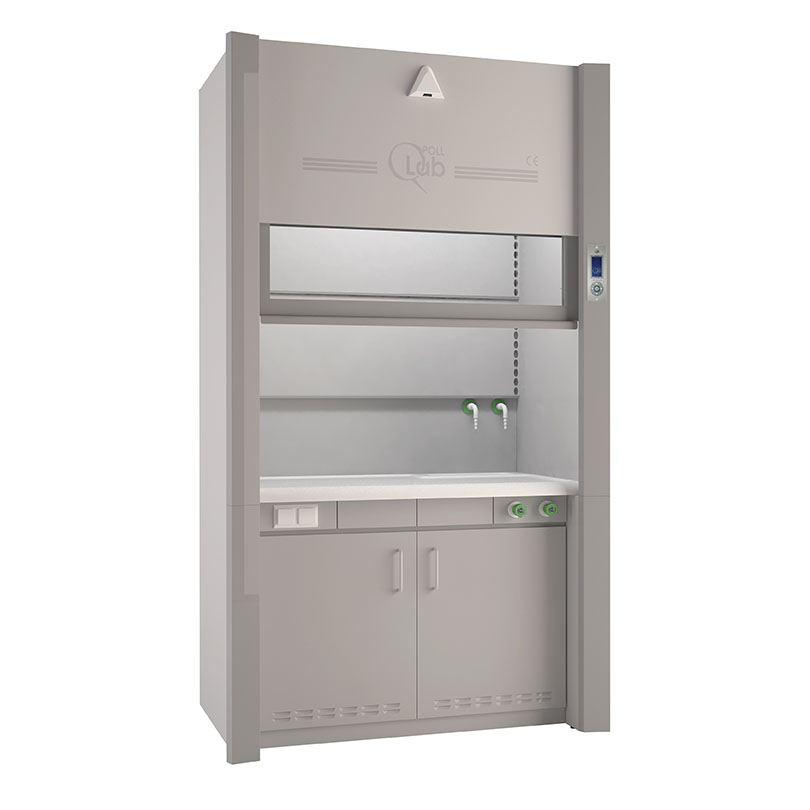

Dygestoria metalowe serii Q-Dynamic

Dygestoria metalowe  serii Q-Dynamic to seria dygestoriów o konstrukcji całkowicie stalowej, bez wykorzystania materiałów  drewnopochodnych, dzięki czemu mogą być łatwo dostosowane do wymagań dotyczących niepalności. Prezentują one najwyższy światowy standard jakości, gwarantując też niezrównaną ergonomię użytkowania i nowoczesny wygląd. Dygestoria serii Q-Dynamic są dostępne w szeregu rozmiarów standardowych, w wersjach z blatem na wysokości 900mm, z blatem obniżonym lub bez blatu. Dostępne jest również przeszklenie ścian bocznych dygestorium. Szeroki asortyment materiałów blatu i wykładki komory roboczej, duża ilość opcji dodatkowych, czy wymienne panele mediów to tylko niektóre z cech, które zapewniają możliwość dopasowania dygestorium do szczególnych wymagań użytkownika. Szczelinowa konstrukcja układu wentylacji wraz z aerodynamicznie ukształtowaną krawędzią blatu i panelami bocznymi zapewniają równomierny przepływ przez komorę roboczą i skuteczne wychwytywanie gazów, pyłów i oparów zarówno lżejszych jak i cięższych od powietrza, gwarantując tym samym najwyższe bezpieczeństwo operatorowi. Podblatowa szafka wentylowana, wykonana ze stali pokrywanej proszkowo chemoodporną farbą epoksydową, podłączona jest do układu wentylacji dygestorium. Na życzenie może być wentylowana przy użyciu niezależnego systemu wentylacji. Szafka zapewnia łatwo dostępną, podręczna przestrzeń do krótkotrwałego składowania odczynników, wyposażenia i urządzeń potrzebnych do pracy.
Standardowym wyposażeniem każdego dygestorium jest sterownik wyposażony w czujnik przepływu powietrza Q-Flow ADVANCED zapewniający pełną zgodność z wymaganiami normy.

System Q-Flow ADVANCED umożliwia:

  • kontrolę wraz z sygnalizacją optyczną i akustyczną stanu alarmowego w przypadku spadku przepływu powietrza przez dygestorium poniżej minimalnej wartości zadanej,
  • alarm zbyt wysoko podniesionego okna,
  • wskazanie bieżącego przepływu powietrza w m3/h na cyfrowym wyświetlaczu LED,
  • kontrolę i sygnalizację stanów awaryjnych,
  • rozpoznanie i optyczną sygnalizację stanu zaniku napięcia zasilania,
  • funkcję ciągłej pracy nawet po zaniku napięcia zasilania dzięki wbudowanemu akumulatorowi buforowemu.
  • zabezpieczenie akumulatora przed uszkodzeniem wynikającym z całkowitego rozładowania w przypadku zbyt długiego zaniku napięcia zasilania,
  • kontrolę przepływu powietrza podczas pracy w trybie zredukowanego przepływu,
  • sterowanie zewnętrzną sygnalizacją stanów alarmowych,
  • sterowanie oświetleniem dygestorium,
  • sygnalizację dźwiękową oraz optyczną po upływie określonego – zadawanego z klawiatury przez użytkownika czasu (minutnik),
  • sterowanie zasilaniem gniazdka z możliwością ustawienia timera - zadanego czasu, po którym napięcie w gniazdku zostanie odłączone,
  • sterowanie pracą wentylatora.



Parametry techniczne:
blat: lity spiek ceramiczny (standard) - ceramika wielkogabarytowa Buchtal , żywica epoksydowa Durcon, polipropylen
wykładka komory roboczej: stal pokryta proszkowo chemoodporną farbą epoksydową (standard), ceramika wielkogabarytowa Buchtal, mieszanka żywic fenolowych MaxResistance, polipropylen
okno: rama stalowa (standard), rama z MDF z przesuwnymi szybami, rama aluminiowa
szyby ze szkła hartowanego lub z poliwęglanu (do pracy z kwasem fluorowodorowym)
czujnik przepływu: Q-Flow ADVANCED (standard), Q-Flow Compact, Q-Flow Touch, Q-Flow EX

Wyposażenie standardowe:

  • 2 gniazda 230V,
  • 2 wylewki wody z zaworami na panelu przednim,
  • zlewik o wymiarach ok. 280x80mm.


Opcje dodatkowe:

  • dodatkowe gniazda 230V i 380V,
  • dodatkowe wylewki wody,
  • wylewki gazów palnych i technicznych,
  • wyłącznik przeciwporażeniowy,
  • automatyka sterowania oknem (system Auto Protect),
  • system Manual Protect (przypominający o konieczności domknięcia okna),
  • automatyka sterowania wentylacją w zależności od pozycji okna.


Dygestoria laminowane  Q-Dynamic

typ 1200 1500 1800
szerokość [mm] 1280 1580 1880
głębokość [mm] 940
wysokość (przy zamkniętym/otwartym oknie [mm] 2325 / 2575
wysokość blatu [mm] 900
komora robocza szerokość [mm] 1150 1450 1750
komora robocza głębokość [mm] 700
komora robocza wysokość [mm] 1260
maksymalne otwarcie okna [mm] 750
zalecany przepływ przy otwartym oknie [m3/h] 600-950 750-1250 900-1500
zalecana prędkość przepływu powietrza w otworze okna [m/s] 0,3 - 0,5
kołnierz wentylacji [mm] Ø160 Ø200 Ø250



nr katalogowy nazwa produktu
DSM-12.00 LC/CR S Dygestorium metalowe 1200
blat -
lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8 mm
szczelina - ceramika techniczna wielkogabarytowa Buchtal o grubości 8 mm
DSM-12.00 LC/CR B Dygestorium metalowe 1200
blat
- ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - ceramika techniczna wielkogabarytowa Buchtal o grubości 8 mm
DSM-12.00 LM  S Dygestorium metalowe 1200
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSM-12.00 LM  B Dygestorium metalowe 1200
blat  - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSM-12.00 PP  B Dygestorium metalowe 1200
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSM-12.00 PP  S Dygestorium metalowe 1200
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSM-12.00 S S Dygestorium metalowe 1200
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - stal malowana proszkowo farbą epoksydową chemoodporną
szczelina - stal malowana proszkowo farbą epoksydową chemoodporną
DSM-12.00 SB Dygestorium metalowe 1200
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - stal malowana proszkowo farbą epoksydową chemoodporną
DSM-15.00 LC/CR S Dygestorium metalowe 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - ceramika techniczna wielkogabarytowa Buchtal o grubości 8 mm
DSM-15.00 LC/CR B Dygestorium metalowe 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - ceramika techniczna wielkogabarytowa Buchtal o grubości 8 mm
DSM-15.00 LM  S Dygestorium metalowe 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSM-15.00 LM  B Dygestorium metalowe 1500
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - polipropylen
DSM-15.00 LPP B Dygestorium metalowe 1500
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSM-15.00 LPP S Dygestorium metalowe 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSM-15.00 SS Dygestorium metalowe 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - stal malowana proszkowo farbą epoksydową chemoodporną
DSM-15.00 SB Dygestorium metalowe 1500
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - stal malowana proszkowo farbą epoksydową chemoodporną
DSM-18.00 LC/CR S Dygestorium metalowe 1800
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8 mm
szczelina - ceramika techniczna wielkogabarytowa Buchtal o grubości 8 mm
DSM-18.00 LC/CR B Dygestorium metalowe 1800
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
DSM-18.00 LM  S Dygestorium metalowe 1800
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSM-18.00 LM B Dygestorium metalowe 1800
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSM-18.00 LPP B Dygestorium metalowe 1800
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSM-18.00 LPP S Dygestorium metalowe 1800
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSM-18.00 SS Dygestorium metalowe 1800
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - stal malowana proszkowo farbą epoksydową chemoodporną
DSM-18.00 SB Dygestorium metalowe 1800
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - stal malowana proszkowo farbą epoksydową chemoodporną
