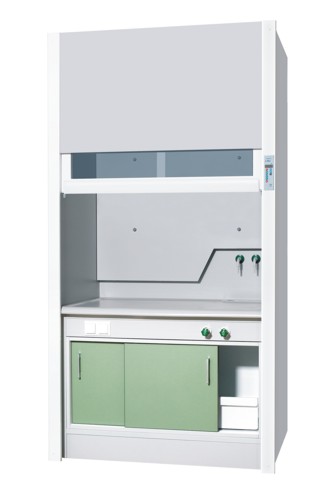

Dygestoria laminowane serii Q-Optimal

Dygestoria laminowane serii Q-Optimal to seria dygestoriów laminowanych opartych na solidnym stelażu z profili stalowych. Ofertują świetną relację koszt-efekt w sytuacji gdy nie jest wymagane wykonanie dygestorium z materiałów niepalnych. Dostępne w szerokiej gamie wersji i rozmiarów, wraz z realizacjami zamówień nietypowych, dostosowanych do specyficznych wymagań użytkownika.

W ofercie standardowej są wersje z blatem na wysokości 900mm, z blatem obniżonym lub bez blatu, przeznaczone do niskich pomieszczeń oraz dwustronne i z przeszklonymi ścianami bocznymi. Na życzenie realizujemy również dygestoria nastołowe oraz konstrukcje specjalne.
Szczelinowy system wentylacji zapewnia równomierny przepływ przez całą przestrzeń komory roboczej i skuteczne wychwytywanie gazów, pyłów i oparów zarówno lżejszych jak i cięższych od powietrza, gwarantując tym samym bezpieczne warunki pracy dla operatora.
Podblatowa szafka wentylowana, podłączona do układu wentylacji dygestorium lub niezależnego systemu (na życzenie), to wygodna, podręczna przestrzeń do krótkotrwałego przechowywania odczynników, wyposażenia i urządzeń potrzebnych do pracy.
Standardowym wyposażeniem każdego dygestorium jest sterownik wyposażony w czujnik przepływu powietrza  Q-Flow ADVANCED, zapewniający pełną zgodność z wymogami normy.



System Q-Flow ADVANCED umożliwia:

  • kontrolę wraz z sygnalizacją optyczną i akustyczną stanu alarmowego w przypadku spadku przepływu powietrza przez dygestorium poniżej minimalnej wartości zadanej,
  • alarm zbyt wysoko podniesionego okna,
  • wskazanie bieżącego przepływu powietrza w m3/h na cyfrowym wyświetlaczu LED,
  • kontrolę i sygnalizację stanów awaryjnych,
  • rozpoznanie i optyczną sygnalizację stanu zaniku napięcia zasilania,
  • funkcję ciągłej pracy nawet po zaniku napięcia zasilania dzięki wbudowanemu akumulatorowi buforowemu.
  • zabezpieczenie akumulatora przed uszkodzeniem wynikającym z całkowitego rozładowania w przypadku zbyt długiego zaniku napięcia zasilania,
  • kontrolę przepływu powietrza podczas pracy w trybie zredukowanego przepływu,
  • sterowanie zewnętrzną sygnalizacją stanów alarmowych,
  • sterowanie oświetleniem dygestorium,
  • sygnalizację dźwiękową oraz optyczną po upływie określonego – zadawanego z klawiatury przez użytkownika - czasu (minutnik),
  • możliwość sterowania zasilaniem gniazdka z możliwością ustawienia timera - zadanego czasu - po którym napięcie w gniazdku zostanie odłączone,
  • możliwość sterowania pracą wentylatora.



Parametry techniczne:

Blat: lity spiek ceramiczny (standard),  ceramika wielkogabarytowa Buchtal,  żywica epoksydowa Durcon, polipropylen

Wykładka komory roboczej:  laminat (standard),  ceramika wielkogabarytowa Buchtal, mieszanka żywic fenolowych MaxResistance, Polipropylen.

Okno:  rama z MDF z przesuwnymi szybami (standard), rama aluminiowa,  rama stalowa, szyby ze szkła hartowanego lub z poliwęglanu (do pracy z kwasem fluorowodorowym).

Czujnik przepływu: Q-Flow ADVANCED (standard), Q-Flow Compact, Q-Flow Touch, Q-Flow EX.


Wyposażenie standardowe:

  • 2 gniazda 230V,
  • 2 wylewki wody z zaworami na panelu przednim,
  • zlewik o wymiarach ok. 280x80mm.

Opcje dodatkowe:

  • dodatkowe gniazda 230V i 380V,
  • dodatkowe wylewki wody,
  • wylewki gazów palnych i technicznych,
  • wyłącznik przeciwporażeniowy,
  • automatyka sterowania oknem (system Auto Protect),
  • system Manual Protect (przypominający o konieczności domknięcia okna),
  • automatyka sterowania wentylacją w zależności od pozycji okna.



typ 1200 1500 1800
szerokość [mm] 1270 1570 1870
głębokość [mm] 940
wysokość (przy zamkniętym/otwartym oknie [mm] 2450 / 2500
wysokość blatu [mm] 900
komora robocza szerokość [mm] 1150 1450 1750
komora robocza głębokość [mm] 720
komora robocza wysokość [mm] 1350
maksymalne otwarcie okna [mm] 720
zalecany przepływ przy otwartym oknie [m3/h] 600-1000 750-1300 950-1500
zalecana prędkość przepływu powietrza w otworze okna [m/s] 0,3 - 0,5
kołnierz wentylacji [mm] Ø160 Ø200 Ø250



Dygestoria laminowane  Q-Optimal



nr katalogowy nazwa produktu
DSL-12.00 LC/CR S Dygestorium laminowane 1200
blat -
lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8 mm
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-12.00 LC/CR B Dygestorium laminowane 1200
blat
- ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna
- ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-12.00 LPP S Dygestorium laminowane 1200
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSL-12.00 LPP B Dygestorium laminowane 1200
blat  - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSL-12.00 LM  S Dygestorium laminowane 1200
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-12.00 LM  B Dygestorium laminowane 1200
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-12.00 LL B Dygestorium laminowane 1200
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - laminat o zagęszczonej strukturze
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-12.00 LL S Dygestorium laminowane 1200
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - laminat o zagęszczonej strukturze
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-15.00 LC/CR S Dygestorium laminowane 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-15.00 LC/CR B Dygestorium laminowane 1500
blat  - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-15.00 LM  S Dygestorium laminowane 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-15.00 LM  B Dygestorium laminowane 1500
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-15.00 LPP  S Dygestorium laminowane 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSL-15.00 LPP  B Dygestorium laminowane 1500
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSL-15.00 LL B Dygestorium laminowane 1500
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - laminat o zagęszczonej strukturze
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-15.00 LL S Dygestorium laminowane 1500
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - laminat o zagęszczonej strukturze
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-18.00 LC/CR S Dygestorium laminowane 1800
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-18.00 LC/CR B Dygestorium laminowane 1800
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-18.00 LM  S Dygestorium laminowane 1800
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-18.00 LM  B Dygestorium laminowane 1800
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - mieszanka żywic fenolitycznych MaxResistance
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-18.00 LPP  S Dygestorium laminowane 1800
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSL-18.00 LPP  B Dygestorium laminowane 1800
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - polipropylen
szczelina - polipropylen
DSL-18.00 LL B Dygestorium laminowane 1800
blat - ceramika techniczna wielkogabarytowa Buchtal o grubości 8mm z podniesionym obrzeżem ceramicznym, doklejanym, wykonanym przy pomocy płytki brzegowej ryglowej
komora manipulacyjna - laminat o zagęszczonej strukturze
szczelina - mieszanka żywic fenolitycznych MaxResistance
DSL-18.00 LL S Dygestorium laminowane 1800
blat - lity spiek ceramiczny o grubości 35 – 37mm ze zintegrowanym obrzeżem ceramicznym z czterech stron
komora manipulacyjna - laminat o zagęszczonej strukturze
szczelina - mieszanka żywic fenolitycznych MaxResistance
