Cylinder, zlewka, kolba - które naczynie do czego i jaki popełniasz błąd, używając zlewki do odmierzania

Zlewka służy do mieszania, ogrzewania i przechowywania roboczego - nie do odmierzania objętości. Podziałka na zlewce ma charakter orientacyjny i nie podlega błędom granicznym określonym w normach dla przyrządów objętościowych. Do odmierzania objętości służą cylinder miarowy, kolba miarowa i pipeta, w kolejności rosnącej dokładności.

Skala różnicy jest łatwa do pokazania na jednej pojemności. Dla 100 ml: cylinder miarowy klasy A ma tolerancję ±0,5 ml (IS 878:2008, zharmonizowana z ISO 4788:2005), kolba miarowa klasy A - ±0,10 ml (IS 915:2012, zharmonizowana z ISO 1042), a pipeta jednomiarowa 100 ml klasy A/AS - ±0,08 ml (ISO 648:2008). Zlewka nie ma w tym zestawieniu miejsca, bo nie jest przyrządem objętościowym w rozumieniu tych norm.

Tabela porównawcza naczyń

Wnioski praktyczne z tej tabeli są dwa. Po pierwsze: kolba jest pięciokrotnie dokładniejsza od cylindra tej samej pojemności i tej samej klasy - klasa nie zrównuje typów naczyń, tylko porządkuje dokładność wewnątrz każdego z nich. Po drugie: cylinder i kolba nie są zamienne funkcjonalnie, bo różnią się typem kalibracji - cylinder zwykle wydaje objętość, kolba ją zawiera.

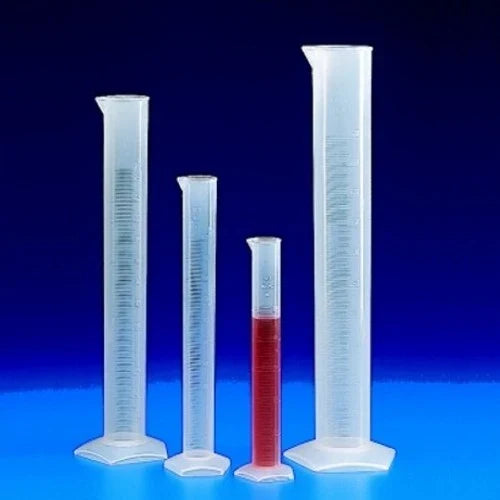

Tolerancje cylindrów miarowych

Źródło: IS 878:2008 („Laboratory Glassware - Graduated Measuring Cylinders"), norma zharmonizowana z ISO 4788:2005. Przed powołaniem się na konkretną wartość w dokumentacji systemu jakości potwierdź ją w aktualnym wydaniu odpowiedniej normy PN-EN ISO.

Warto zauważyć proporcje: tolerancja klasy A dla cylindra 1000 ml wynosi ±5 ml, czyli 0,5% pojemności nominalnej. To wartość całkowicie wystarczająca do odmierzania roztworów roboczych, ale wykluczająca cylinder z przygotowywania wzorców kalibracyjnych.

Dlaczego zlewka nie odmierza

Zlewka ma szeroki, walcowy kształt o dużej powierzchni przekroju. Ten sam błąd odczytu wysokości słupa cieczy przekłada się w niej na wielokrotnie większy błąd objętości niż w wąskim cylindrze - a w kolbie miarowej, gdzie kreska jest na wąskiej szyjce, jeszcze mniejszy.

Do tego dochodzą trzy czynniki konstrukcyjne:

• Podziałka nadrukowana lub wytłoczona orientacyjnie, bez wymagań błędu granicznego stawianych przyrządom objętościowym.
• Brak jednoznacznej definicji poziomu odczytu - przy szerokiej powierzchni menisk jest płaski i trudny do jednoznacznego odczytania.
• Przeznaczenie do ogrzewania, które wyklucza kalibrację na stałą temperaturę odniesienia.

Zlewka jest naczyniem roboczym i to jest jej zaleta, nie wada. Problem powstaje wyłącznie wtedy, gdy używa się jej niezgodnie z przeznaczeniem - do odmierzania objętości wchodzącej do obliczenia wyniku.

Szkło czy tworzywo

Cylindry i zlewki występują w wersjach szklanych i z tworzyw (polipropylen, PMP). Wybór ma konsekwencje praktyczne:

Zasada praktyczna: tworzywo tam, gdzie liczy się bezpieczeństwo i odporność na upadek (praca terenowa, stanowiska mycia, transport), szkło tam, gdzie liczy się odporność chemiczna i termiczna oraz jakość odczytu. Właściwości szkła borokrzemowego 3.3 zgodne z ISO 3585:1998 omawiamy w osobnym materiale o szkle borokrzemowym.

Zlewki niskie i wysokie - po co ten podział

Zlewki występują w dwóch podstawowych formach, różniących się proporcją średnicy do wysokości:

• Zlewki niskie (forma niska) - szersze, o mniejszej wysokości. Lepsze do mieszania mieszadłem magnetycznym (większa średnica dna, stabilniejszy wir), do ogrzewania na płycie (większa powierzchnia kontaktu) i do prac, w których często sięga się do wnętrza.
• Zlewki wysokie (forma wysoka) - węższe i wyższe. Lepsze przy ograniczonym miejscu na stanowisku, przy miareczkowaniu z zanurzoną elektrodą oraz tam, gdzie zależy nam na mniejszej powierzchni parowania.

Wybór formy nie wpływa na dokładność (żadna z nich nie jest naczyniem miarowym), ale wyraźnie wpływa na wygodę i bezpieczeństwo pracy.

Cylinder Ex czy In - sprawdź oznaczenie przed użyciem

Przy cylindrach miarowych warto zwrócić uwagę na coś, co przy kolbach i pipetach jest jednoznaczne, a tutaj bywa różne: cylindry występują w wykonaniu kalibrowanym na wydawanie (Ex) i na zawieranie (In), a oznaczenie znajduje się na naczyniu.

Różnica jest praktyczna. Cylinder typu Ex uwzględnia w kalibracji ciecz pozostającą na ściankach po wylaniu - wydaje objętość nominalną. Cylinder typu In zawiera objętość nominalną, ale po wylaniu wyda jej mniej. Użycie cylindra In tak, jakby był Ex, daje objętość systematycznie mniejszą od zamierzonej, i odwrotnie.

Ponieważ oznaczenie występuje na wyrobie, jego sprawdzenie zajmuje sekundę - a błąd wynikający z pominięcia tego kroku powtarza się przy każdym użyciu i nie ujawnia się w powtarzalności.

Cylinder z korkiem - do czego służy

Osobną grupą są cylindry miarowe ze szlifem i korkiem. Zamknięcie umożliwia dwie rzeczy niedostępne w cylindrze otwartym:

• Wymieszanie zawartości przez odwrócenie, bez przelewania do innego naczynia - przydatne przy przygotowywaniu roztworów roboczych i mieszanin.
• Ograniczenie parowania przy pracy z rozpuszczalnikami lotnymi oraz przy odstawieniu naczynia na czas oczekiwania.

Cylinder z korkiem pozostaje przyrządem objętościowym, więc obowiązują go te same zasady co cylinder otwarty: nie ogrzewa się go, nie suszy w podwyższonej temperaturze i odczytuje w temperaturze zbliżonej do 20 °C.

Jak dobrać naczynie - reguła decyzyjna

Jedno pytanie rozstrzyga większość przypadków: czy odmierzana objętość wejdzie do obliczenia wyniku podawanego klientowi?

Zasady doboru klasy dokładności - kiedy A, kiedy B i kiedy potrzebne jest świadectwo wzorcowania - opisujemy w przewodniku po klasach dokładności szkła miarowego.

FAQ

Czy zlewka jest naczyniem miarowym?

Nie. Podziałka na zlewce ma charakter orientacyjny i nie podlega błędom granicznym określonym w normach dla przyrządów objętościowych. Zlewka służy do mieszania, ogrzewania i pracy roboczej; do odmierzania objętości używa się cylindra, kolby lub pipety.

Jaka jest tolerancja cylindra miarowego 100 ml?

±0,5 ml dla klasy A i ±1 ml dla klasy B (IS 878:2008, norma zharmonizowana z ISO 4788:2005).

Czym różni się cylinder miarowy od kolby miarowej?

Dokładnością i typem kalibracji. Kolba 100 ml klasy A ma tolerancję ±0,10 ml, cylinder tej samej pojemności i klasy - ±0,5 ml, czyli pięciokrotnie szerszą. Kolba jest kalibrowana na zawieranie objętości (In), cylinder zwykle na jej wydawanie (Ex) - oznaczenie należy sprawdzić na konkretnym wyrobie.

Czy w cylindrze miarowym można ogrzewać ciecz?

Nie. Cylinder jest przyrządem objętościowym kalibrowanym na temperaturę odniesienia 20 °C, a ogrzewanie może trwale zmienić jego pojemność. Do ogrzewania służy zlewka lub kolba stożkowa wykonana ze szkła o odpowiedniej odporności termicznej.

Cylinder szklany czy z tworzywa?

Szklany, gdy liczy się odporność chemiczna, praca z rozpuszczalnikami organicznymi i jakość odczytu menisku. Z tworzywa, gdy priorytetem jest odporność na stłuczenie - na stanowiskach mycia, przy pracy terenowej i tam, gdzie ryzyko upadku jest wysokie. Zgodność tworzywa z konkretnym odczynnikiem należy sprawdzić w karcie wyrobu.

Czym różni się zlewka niska od wysokiej?

Proporcją średnicy do wysokości. Niska jest szersza - wygodniejsza do mieszania mieszadłem magnetycznym i do ogrzewania. Wysoka jest węższa - oszczędza miejsce na stanowisku i ogranicza powierzchnię parowania. Żadna z nich nie jest naczyniem miarowym.

Czy klasa A cylindra oznacza to samo co klasa A kolby?

Nie w sensie bezwzględnej dokładności. Klasa odnosi się do błędów granicznych określonych osobno dla każdego typu naczynia w jego normie przedmiotowej. Cylinder klasy A jest najdokładniejszym cylindrem, ale nadal wyraźnie mniej dokładnym niż kolba miarowa tej samej klasy i pojemności.

Materiały powiązane

W ofercie Equimed dostępne są cylindry miarowe klasy A SIMAX, cylindry z polipropylenu, zlewki szklane niskie oraz kolby miarowe klasy A. Ceny netto widzisz bez logowania; zamówienia dla zweryfikowanych firm po rejestracji B2B. Kompletujesz wyposażenie całej pracowni? Napisz do nas po wycenę zestawu.

Źródła

1. IS 878:2008 - Laboratory Glassware - Graduated Measuring Cylinders (Second Revision), norma zharmonizowana z ISO 4788:2005. Bureau of Indian Standards.
2. IS 915:2012 - Laboratory Glassware - One-Mark Volumetric Flasks (Third Revision), norma zharmonizowana z ISO 1042. Bureau of Indian Standards.
3. ISO 648:2008 - Laboratory glassware - Single-volume pipettes.
4. ISO 4787:2021 - Laboratory glass and plastic ware - Volumetric instruments - Methods for testing of capacity and for use.
5. ISO 3585:1998 - Borosilicate glass 3.3 - Properties.
